РВД для авиационного двигателестроения в Уфе

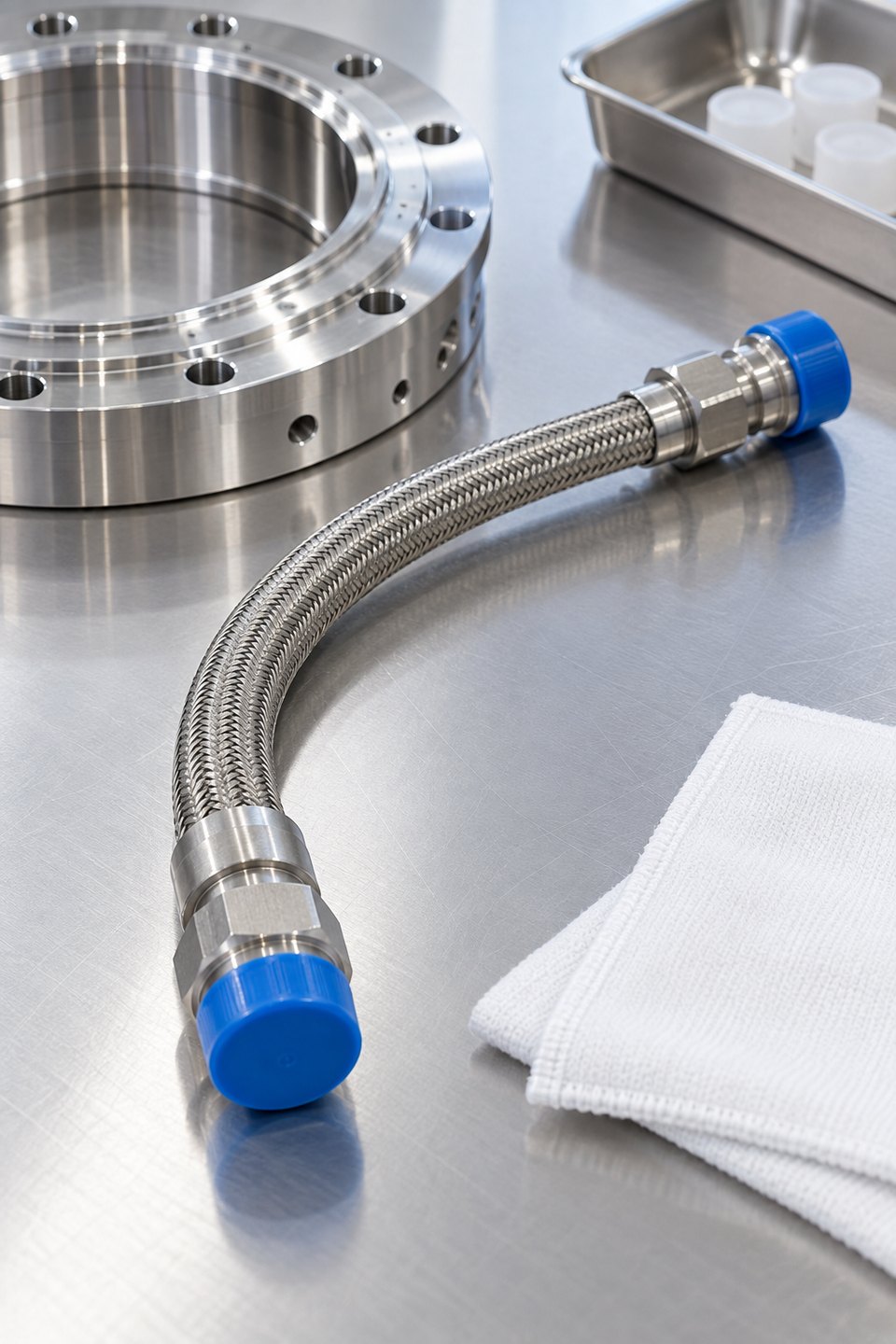

Точная рукавная сборка и металлический узел испытательного оборудования

ОДК-УМПО подтверждает отраслевой профиль авиационного двигателестроения в Уфе. Предприятие упомянуто как контекст и не заявлено клиентом. В производственной или испытательной оснастке гибкую линию подбирают по конкретному контуру, а не по отраслевому названию: важны давление, температура, чистота, движение и точная геометрия соединений.

Составьте карту режима

Полезно разделить пуск, рабочую выдержку, останов и продувку. Для каждого этапа указывают рабочую среду, температуру, давление и продолжительность. Повторяющиеся импульсы нагружают каркас иначе, чем постоянное давление. Если пиковые значения не измерены, это лучше отметить, чем заменять их случайным запасом.

Рассматривайте сборку как систему

Рукав, фитинги и технология опрессовки должны соответствовать требованиям одной проверенной системы. Максимальное давление отдельного компонента не определяет допустимый режим всей линии. На выбор влияют DN, температура, среда и динамика. Точный артикул и обозначение серии сохраняют без приблизительного исправления.

Чистота и закрытие концов

Для ответственного контура требования к чистоте задают до изготовления. Описывают подготовку после резки, защиту концов, хранение и подключение. Открытая линия может получить загрязнение ещё до монтажа. Если предусмотрен конкретный метод контроля, его указывают в запросе отдельно.

Трассировка и ориентация

Рукав не должен перекручиваться, натягиваться в крайних положениях или перегибаться у муфты. Минимальный радиус берут из документации точной серии. Для двух угловых фитингов нужна взаимная ориентация, заданная на чертеже или шаблоне. Длину измеряют между уплотнительными поверхностями по рабочей траектории.

Исходные данные

  • среда и температурный диапазон;
  • номинальное давление, пики и частота цикла;
  • DN и длина сборки;
  • стандарт и размер каждого соединения;
  • ориентация угловых фитингов;
  • движение узла и доступный радиус;
  • требования к чистоте и защите концов.

Чем точнее заполнены параметры, тем меньше риск формально совместимой, но неудобной в монтаже линии.

Источники

Предприятие приведено только как отраслевой контекст. Иллюстрация не является съёмкой на предприятии.
